精密、智能、先进、可靠

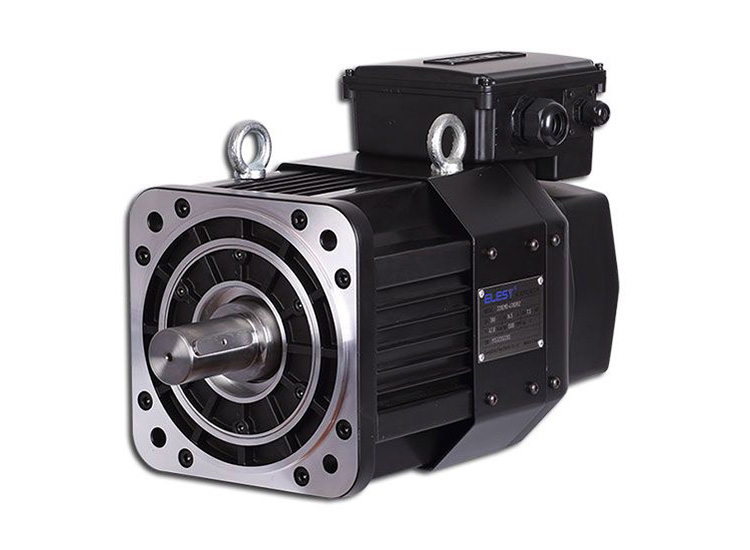

220EMD系列伺服电机

伺服电机
服务热线：

0757-28392263、0757-28815939

立即咨询立即咨询

详细描述

  • 技术参数
    伺服电机号 220EMD-
    478D 700D 955D 525C 716C 900C 10EC
    额定电压 V 380
    额定输出功率 kW 7.5 11.0 15.0 11.0 15.0 18.8 22.0
    额定转矩 N.m 47.8 70 95.5 52.5 71.6 90 105
    最大转矩 N.m 143.4 175 210.0 157.5 179 198 231
    额定电流 Arms 16.5 22.5 36 23.5 31.5 33.0 50.0
    最大电流 Arms 49.5 56.3 79.2 70.5 78.8 72.6 110.0
    转矩常数 N.m/A 2.90 3.11 2.65 2.23 2.27 2.73 2.10
    额定转速 r/min 1500 2000
    最高转速 r/min 2000 2500
    转动惯量 ×10-3kg.㎡ 18.0（18.7） 22.8（23.8） 28.8（29.5） 18.0（18.7） 24.1（24.8） 26.8（27.5） 30.1（30.8）
    重量-不带制动器 kg 43.8 53.4 63.4 43.8 54.7 59.8 66
    重量-带制动器 kg 53.8 63.4 73.4 53.8 64.7 69.8 76
    轴向最大荷量 N 1122
    径向最大荷量 N 2780
    制动器额定电压 V DC24V
    制动器额定功率 W 50
    制动器保持转矩 N.m 100
    编码器 选项 5120000增量型编码器
    省线式编码器
    绝对值编码器
    旋转变压器
    绝缘等级   F
    环境温度   0～+40℃(不结冰)
    环境湿度   20~80%RH（不结露)
    防护等级   IP54(除输出轴伸）
    注：括号内的数值表示带制动器电机的值

    ● 转矩特性
    尺寸外形图
    伺服电机型号 L LL LH 法兰 S LS 螺纹孔X深度 键
    LR LE LC LA LB LZ QL QK W T U
    220EMD-478D 465（544） 383（462） 190 82 4 220 235 200 13.5 42 76 M12×25 3 65 12 8 5
    220EMD-525C 465（544） 383（462） 190 82 4 220 235 200 13.5 42 76 M12×25 3 65 12 8 5
    220EMD-700D 520（599） 438（517） 190 82 4 220 235 200 13.5 42 76 M12×25 3 65 12 8 5
    220EMD-716C 520（599） 438（517） 190 82 4 220 235 200 13.5 42 76 M12×25 3 65 12 8 5
    220EMD-900C 535(614) 453(532) 190 82 4 220 235 200 13.5 42 76 M12×25 3 65 12 8 5
    220EMD-955D 565（644） 483（562） 190 82 4 220 235 200 13.5 42 76 M12×25 3 65 12 8 5
    220EMD-10EC 565（644） 483（562） 190 82 4 220 235 200 13.5 42 76 M12×25 3 65 12 8 5
    注：（）中为带制动器电机的尺寸。
